GNSS Matrix VI
Visual 3D + Laser RTK
Matrix Vl es un nuevo receptor GNSS funcional que combina posicionamiento visual, replanteo de escena real AR y tecnologías de medición láser, superando las limitaciones de los productos GNSS y ofreciendo a los topógrafos más comodidad y soluciones productivas.
Los topógrafos pueden capturar rápidamente con un conjunto de imágenes o un video, y medir las coordenadas de los puntos a partir de ellos, sin importar en el campo o más tarde en la oficina.
La innovacion al servicio de la topografía. Captura sin fisuras calquier elemento. Robusto y Fiable.
Super lMU, di adiós a la inicialización repetida
Basado en un sensor IMU de inicialización rápida, libre de calibración e inmune a interferencias magnéticas, que mide con Matrix VI, los topógrafos pueden capturar puntos de manera flexible sin importar si nivelan el receptor o inclinan el poste, pueden obtener resultados confiables, de esta manera, cada medición será más rápido y más eficiente, además, el ángulo de inclinación puede ser de hasta 120°
Especificaciones
Compatibilidad Software
- SURPRO 6.0 Android
Especificaciones del receptor GNSS
- 1408 Canales
- GPS; L1 C/A, L1C, L2C , L2P , L5
- GLONASS; L1 C/A, L2 C/A
- BEIDOU; B1I, B2I, B2a, B3I , B1C,B2a,B2b*
- GALILEO; E1, E5a, E5b ,E6 *
- QZSS: L1,L2,L5,L6*
- SBAS: WAAS,EGNOS; MSAS, GAGAN, SDCM
- Tasa de salida : 1HZ- 50HZ
- Tiempo inicialización >5s , readquisicion >1S
- Fiabilidad >99.99%
Precisión
- Code Differentical GNSS H 0.25m+ 1ppm RMS //V 0.5M + 1PPM RMS
- SBAS – <5M 3RDMS
- Estatico : H 2.5mm+0.5ppm RMS //V 5mm+ 0.5ppm RMS
- Baselinea Simple <30km. H 8mm+1ppm RMS // V 15mm+1ppm RMS
- Network RTK – H 8mm+0.5 ppm RMS // V 15mm+0.5 ppm RMS
- Laser 1cm + 5mm/m ( tilt heigh less than 30º)
Sensor
- IMU : Compatible con inicializacion 4D IMU en 3 segundos
- Tasa actualizacion : 400hz
- Exactitud: <2.5cm dentro de 120º
Cámara
- Cámara visual : obturador global con 2MP
- Cámara realidad aumentada: 5 MP
- Campo de visión : 84º
Físico
- Materiales : Aleación de Magnesio
- Dimensiones : 129mm x 129 mm x 99mm
- Temperatura Funcionamiento -40Cº + 75Cº
- Temperatura Almacenamiento -55Cº + 85Cº
- Proteción: Estandar IP67, protegido contra inmersión de 30 minutos a una profundidad de 1 metros
- Golpe: Caida de 2 metros sobre hormigon
- Vibración : MIL-STD-810G
- Humedad: 100% sin condensación
Batería
- Fuente de alimentación: Entrada externa 9-24V al puerto LEMO de 5 pines
- Batería: De Iones de litio incorporada de 7000mAh – 7.4V
- Duración : Rover 12 Horas, Base 7 Horas, Estatico 15 Horas
Comunicaciones
- Interfaz : LEMO 5 Pines, 1 USB tipo C, Ranura SIM, Antena UHF
- Radio UHF interna : 410Mhz-470Mhz
- Protocolos UHF: Trimtalk450S, Alphatalk15, Sur, Satel, PCC-EOT
- Modem: 4 G
- Wi-Fi: Estandar 801.11b/g , punto de acceso modo cliente para transmision de correccion
- Bluetooth: Modo dual patentado Bluetooth 5.2
- Formatos Diferencial : RTCM2x, RTCM3x, CMR y CMR+, sCMRX
- Salida de datos: RINEX, NMEA-0183
- Almacenamiento: 64 GB de memoria
Descarga el .PDF con las especificaciones técnicas
VISUAL 3D + LASER
Los topógrafos pueden capturar rápidamente el sitio con un conjunto de imágenes o un video, y medir las coordenadas de los puntos a partir de ellos, sin importar en el campo o más tarde en la oficina.

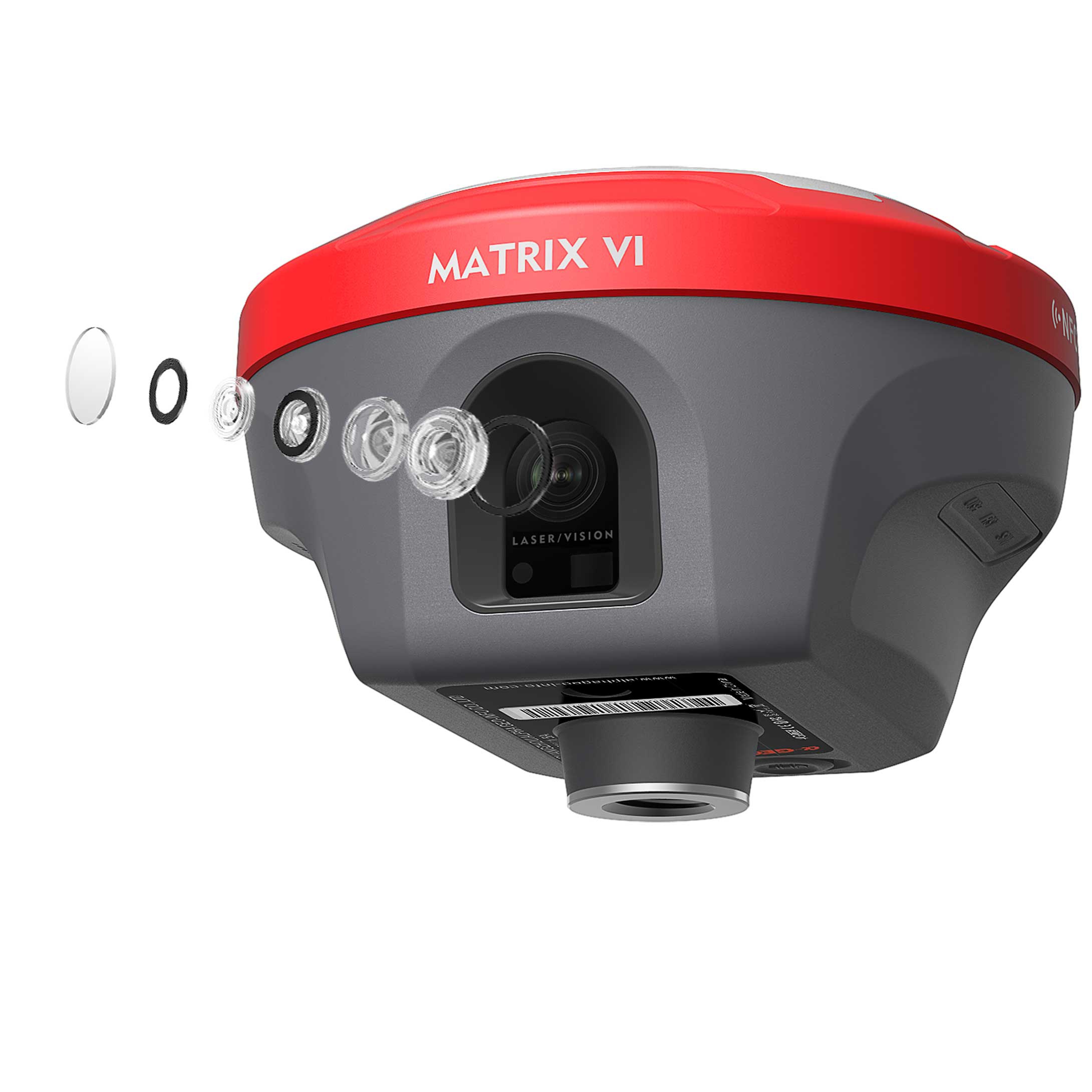

La cámara lateral no sólo sirve para fotogrametría, sino que también es un asistente para la medición láser. Cuando se utiliza la medición láser, el punto láser no se puede ver claramente si está en el punto medido en condiciones de luz intensa. La cámara, como ojo del instrumento, puede proporcionar imágenes en tiempo real para determinar si el punto láser ha sido apuntado al punto u objeto medido.
La topografía Láser por GNSS abre un nuevo modo de medición
La exclusiva tecnología de calibración rápida de medición de coordenadas láser patentada en el mundo puede lograr fácilmente una precisión de medición a nivel de centímetros, lo que hace que la medición sea más precisa y fácil de usar, además la cámara utilizada en el equipo supera la dificultad de apuntar bajo la luz del sol, lo que hace que las operaciones de medición de campo sean más rápidas y eficientes.
Gracias al pontente laser de medición verde incorporado en el receptor, tomas puntos inaccesibles nunca había sido tan facil y rapido. Apunta y dispara para adquirir datos X, Y , Z georrefenciados directamente con el Laser.
