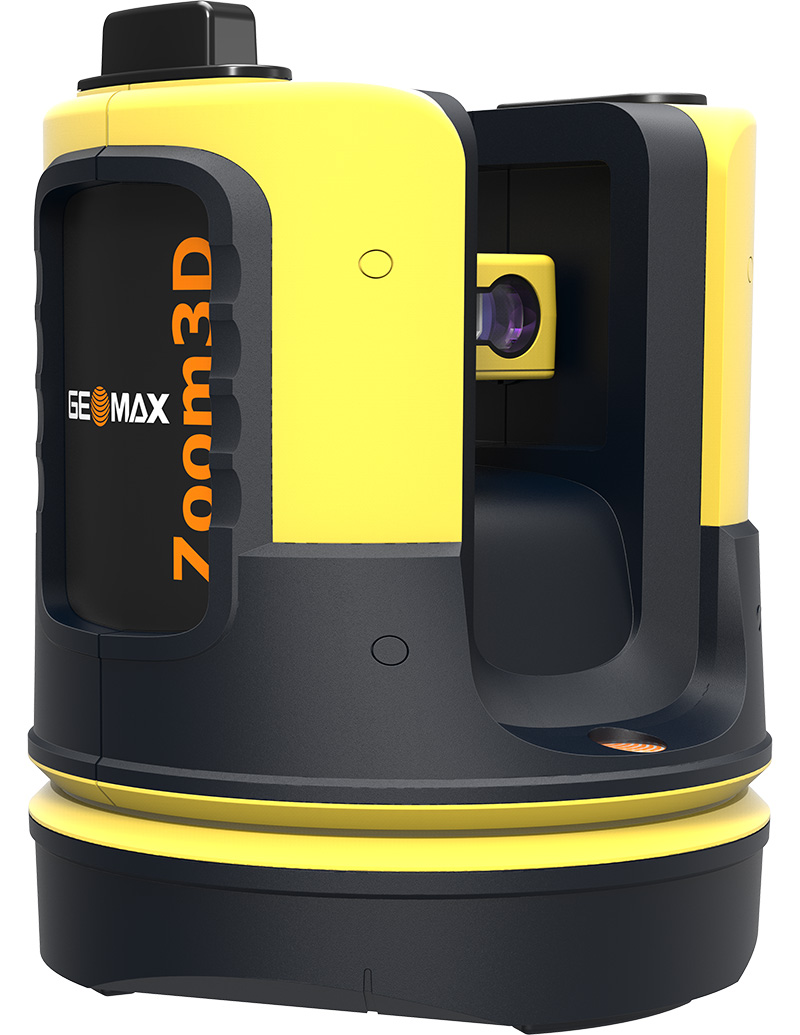

Geomax Zoom 3D

Geomax Zoom 3D

El sistema de medición 3D de GeoMax es una solución polivalente para el sector de la construcción. Medir en tres dimensiones nunca ha sido tan fácil.

En unos sencillos pasos ya estarás listo para tomar datos de las geometrías más complicadas con una rapidez que te sorprenderá. Mide rápido, pero mide preciso con el sistema Zoom 3D.

El software X-PAD MasterPlan incluye un completo conjunto de herramientas tales como detección automática de esquinas, escaneado de planos horizontales, verticales e inclinados. Aploma, nivela, replantea, calcula áreas, y un largo etcétera de aplicaciones.

Geomax Zoom 10
Geomax Zoom 3D

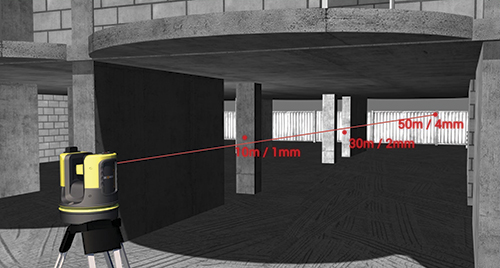

Precisión milimétrica

Resultados sin errores con mediciones con una Precisión de 1mm/10m , 2mm/20m

Geomax Zoom 3D

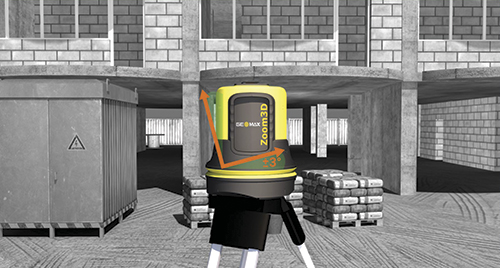

Autonivelante

No importa donde coloques el sistema 3D, se nivelará automáticamente antes de empezar a medir.

Geomax Zoom 3D

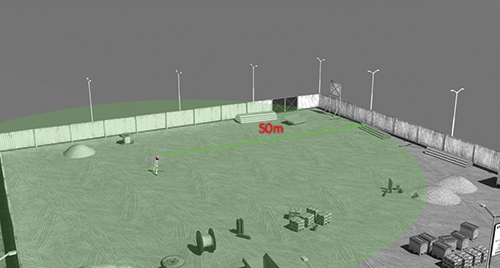

WiFi

Conecta el software XPAD Masterplan mediante WIFI seguro hasta 50 metros sin importar el dispositivo Android donde este instalado.

Especificaciones

Goniómetro

  • Rango de medición Horizontal 360°; vertical 250°
  • Precisión 5˝, equivale a 1.2 mm a 50 m

Distanciómetro láser

  • Tipo Coaxial, láser rojo visible
  • Rango de medición 0,5 – 50 m
  • Clase de láser 2
  • Tipo de láser 650 nm; < 1 mW
  • ø punto de láser (a distancia)
    • 10 m: ~7 mm × 7 mm
    • 30 m: ~9 mm × 15 mm

Precisión de la distancia entre vigas (3D)

  • Combinación de ángulo y distancia:
    • A 10 m aprox. 1 mm
    • A 30 m aprox. 2 mm
    • A 50 m aprox. 4 mm

Sensor de inclinación

  • Rango de autonivelación ±3°
  • Precisión 10˝, equivale a 2.5 mm a 50 m

Operación

  • Teclas/interfaz de usuario 1 botón de ENCENDIDO/APAGADO
  • Interfaces USB Tipo B, bloque de alimentación

Buscador de puntos digital

  • Zoom (aumento)/Campo visual (a 10 m):
    • 1× / 3,40 m × 2,14 m
    • 2× / 1,70 m × 1,07 m
    • 4× / 0,85 m × 0,54 m
    • 8× / 0,42 m × 0,27 m

Estabilización del nivel de burbuja

  • Precisión 1°/mm

Comunicación

  • Cable USB: Micro-B USB y tipo A; WLAN
  • Inalámbrica rango de 50 m – dependiendo del entorno

Alimentación

  • Batería interna Batería de iones de litio de 14,4 V/63 Wh
  • Alimentación externa 24 V CC/2,5 A, tiempo de carga 8 hç
  • Tiempo de operación 8 h

Especificaciones físicas

  • Dimensiones: altura 215,5 mm, ø 186,6 mm
  • Peso: 2,8 kg
  • Temperatura de trabajo: de – 10 °C a 50 °C
  • Temperatura Almacenamiento: de – 25 °C a 70 °C
  • Clase de protección: IP54 (IEC 60529)
  • Accesorio rosca de 5/8”

Control remoto

  • Alcance 50 m – dependiendo del entorno
  • Comunicación Infrarrojos (IR)
  • Batería 1 AA, 1,5 V
Icono descarga PDF
Descarga el .PDF con las especificaciones técnicas
Geomax Zoom 3D
Geomax Zoom 10

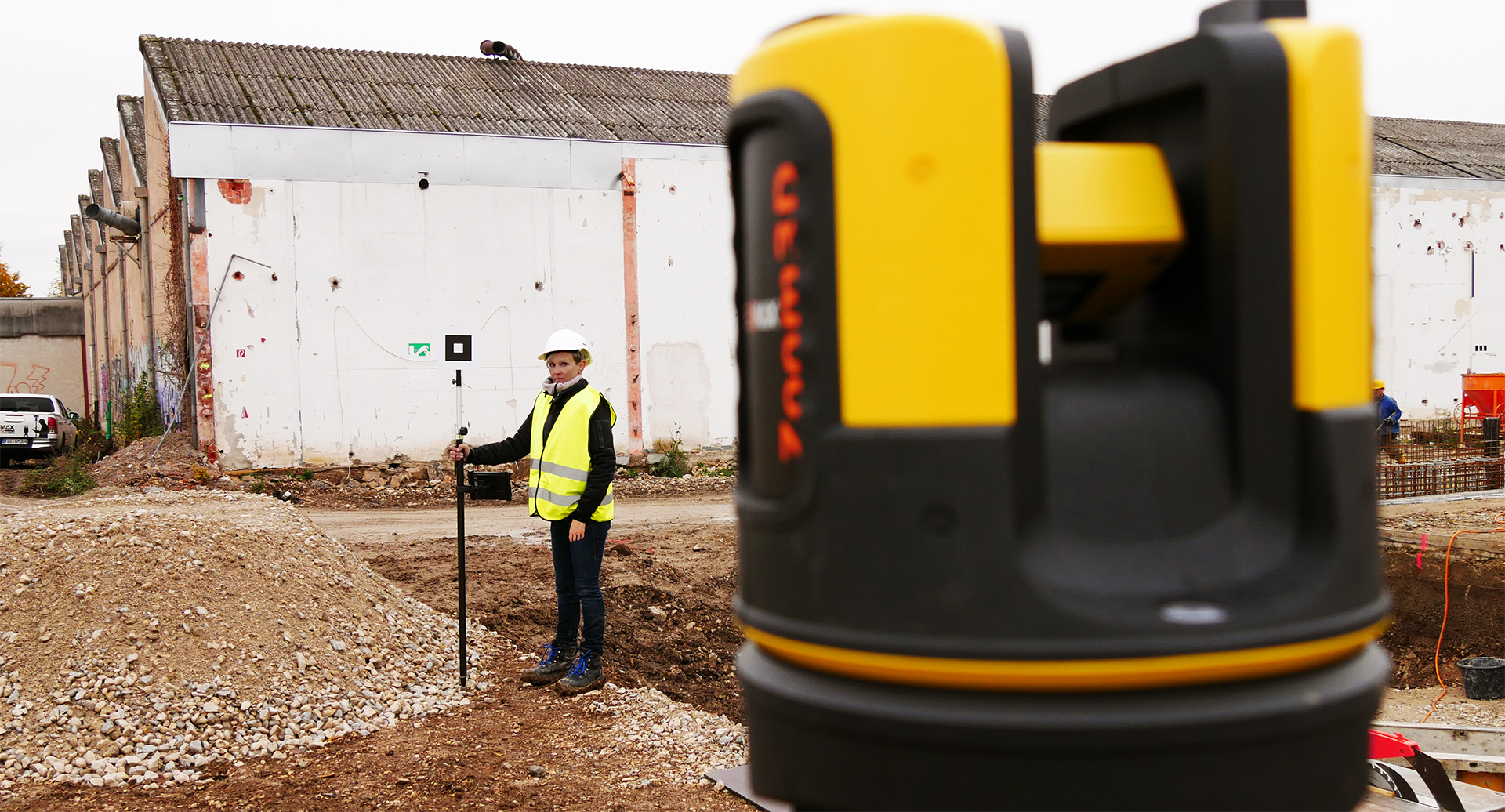

Solución robótica

Convierte tu unidad Zoom 3D en una solución micro robótica para un solo operario. Podrás realizar tareas topográficas básicas de levantamientos, replanteos, y cálculos volumétricos.

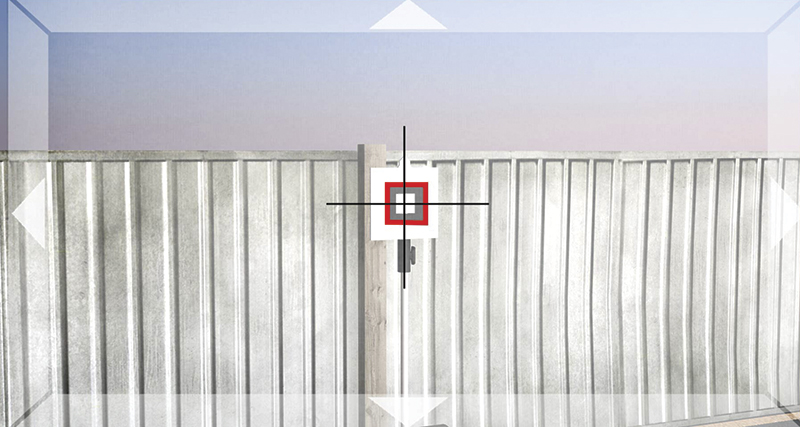

El potente software XPAD Master Plan está equipado con una tecnología de seguimiento de objetivo basada en imagen que te permitirá trabajar con rapidez y comodidad. El sistema busca, enfoca y sigue el objetivo automáticamente, como si de una Estación Total Robótica se tratase.
