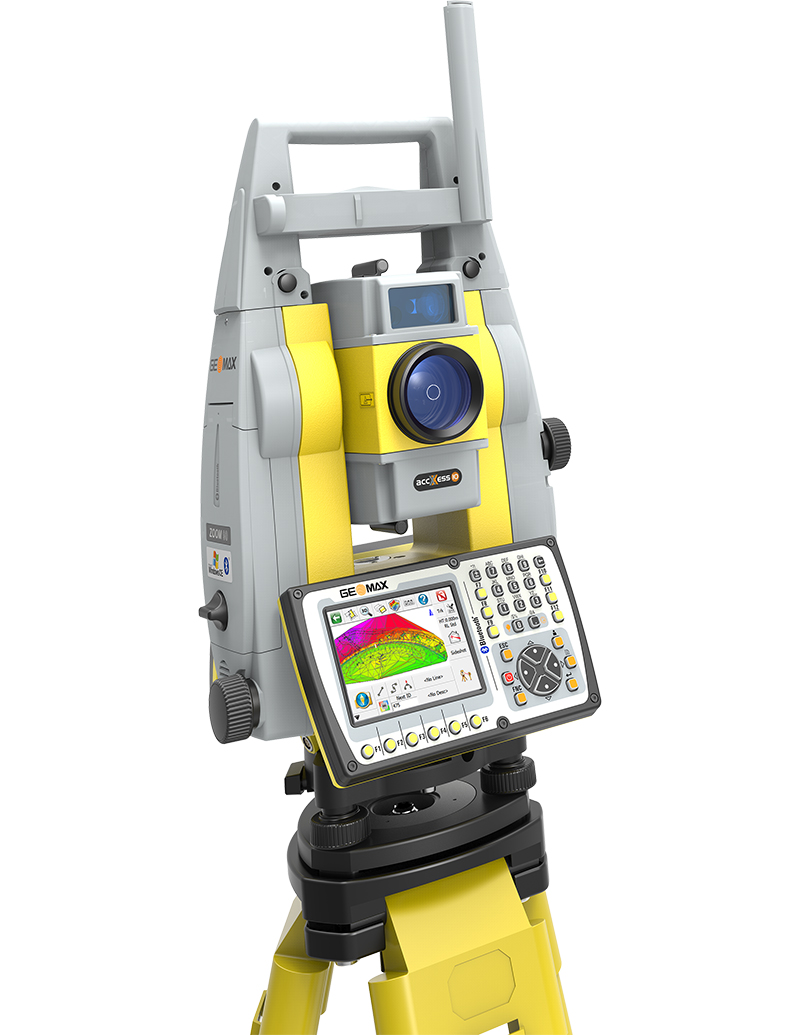

Geomax Zoom 90 es la solución Robótica de alta gama.

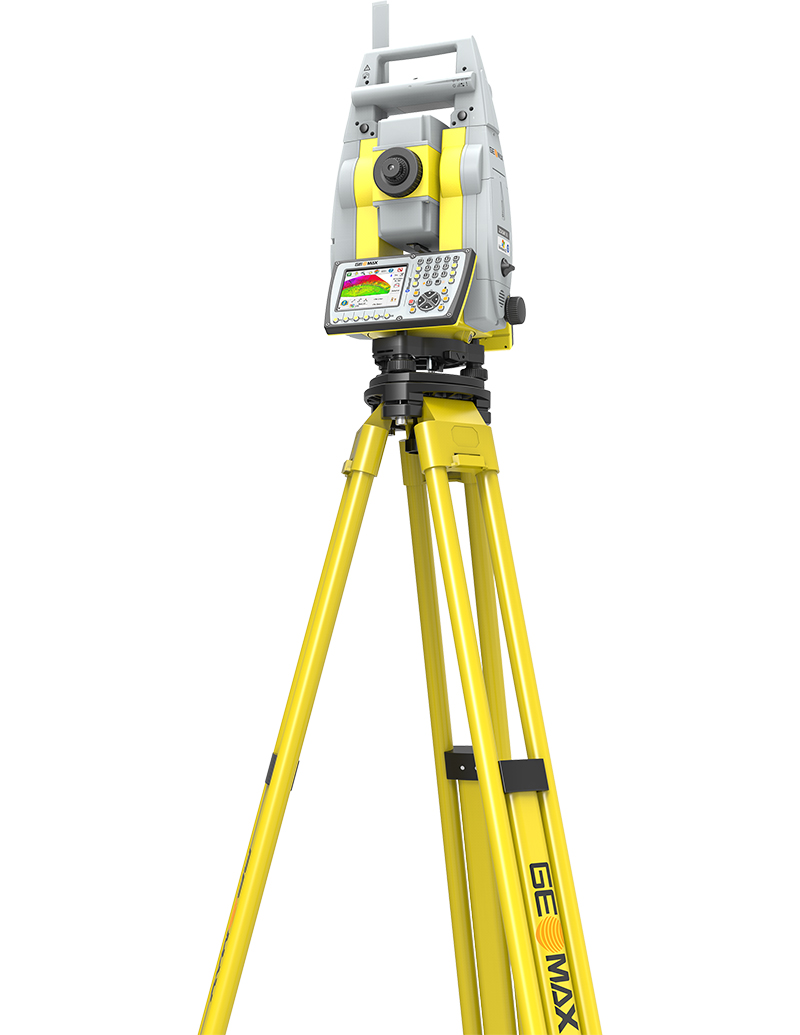

La Estación total Zoom 90 es una solución profesional con las más altas prestaciones de Estación Total Robótica que puedes encontrar en el mercado. Una tecnología afianzada con la garantía de evitar sorpresas de productos sobre-innovados.

Sin características superfluas, la Estación Total Zoom 90 tiene nada más y nada menos de lo que necesitas. Capacidad de medición sin reflector, SCOUT (búsqueda automática del prisma), TRACK (seguimiento automático) y AIM (enfoque automático al prisma) y además combina la tecnología AccXess para obtener la máxima precisión. Todo esto y más hace de la Estación total Robótica Zoom 90 tu solución robótica SMAR-COST.

Geomax Zoom 90
Geomax Zoom 90

Completamente robotizada

GeoTRAil: La Estación total Zoom 90 no podría quedarse sin beneficiarse también de la novedosa búsqueda de prisma basado en la posición GNSS de la controladora o bien del GNSS instalado sobre el prisma. Una manera realmente eficaz de asegurarse no perder ningún tiempo en buscar el prisma.

Reconocimiento: Además de GeoTRAil, la Zoom90 incorpora la tecnología Scout mediante la que un rayo láser vertical se emite desde un instrumento rotativo. En cuanto se reciben los reflejos de un prisma, la Zoom90 apunta con precisión hacia el prisma.

La tecnología única Scout de Zoom90 proporciona la máxima flexibilidad. Independientemente de su lugar de trabajo, ya sea en el exterior o en el interior, la Zoom90 aumenta su rendimiento puesto que encuentra su prisma con solo pulsar un botón. No es necesario coordinar transformaciones o contar con costosos prismas especiales de peso elevado y gran consumo energético. ¡La Zoom90 mantiene su bastón ligero y fácil de transportar durante todo un día de trabajo! La combinación de GeoTRAil y Scout es única para la Zoom90 y proporciona la máxima flexibilidad sobre el terreno.

Geomax Zoom 90

Especificaciones

Mediciones angulares

  • Precisión 1″ (0,3 mgon), 2″ (0,6 mgon), 5» (1,5 mgon)
  • Resolución de pantalla 0.1” / 0.1 mgon
  • Método Absoluto, continuo o diametral
  • Compensación del eje

Anteojo

  • Aumento 30x

Mediciones de distancias – prisma

  • Alcance modo estándar 350m
  • Precisión modo estándar 1 mm + 1,5 ppm
  • Tiempo modo estándar típico 0,8seg
  • Alcance modo largo > 10000 m
  • Precisión modo largo 5mm + 2 ppm
  • Tiempo modo largo valor típico de 2,5 s

Mediciones de distancias – sin reflector

  • Alcance accXess5 500 m / accXXess10 1000 m
  • Precisión 2 mm + 2 ppm
  • Tiempo Valor típico de 3 s
  • Precisión de las capturas 8 x 20 mm a 50 m

Motorización

  • Tecnología Controladores Hybrid
  • GeoTRAil – búsqueda de prisma basada en GNSS
    • Velocidad 100 g/seg
  • Scout – Búsqueda de prisma optoelectrónica
    • Alcance 300 m a prisma circular
  • TRack – Registro automático de prisma
    • Alcance 800 m a prisma circular
    • Velocidad máxima 90 km/h a 100 m
  • AiM – Prisma automático de precisión
    • Alcance 1.000 m a prisma circular
    • Precisión de Hz/V 1 pulgada
    • Técnica Procesamiento de imagen

NavLight ™ – Asistente de alineación

  • Alcance De 5 a 150 m
  • Precisión 5 cm a 100 m

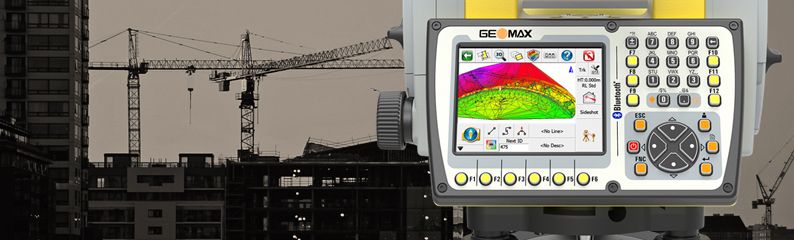

Interfaz

  • Teclado completamente alfanumérico, 35 teclas,
    con iluminación (segundo opcional)
  • Pantalla con Tecnología VGA completa de 640×480 píxeles en color, táctil y con retroiluminación LED
  • Grabación de datos Memoria interna de 1 GB, tarjeta SD extraíble y dispositivo USB
  • Puertos Serie, USB, Bluetooth® interno, mando Bluetooth® de largo alcance y alimentación externa
  • Sistema operativo Microsoft® Windows® CE 6.0

Especificaciones físicas

  • Peso entre 5,0 y 5,3 kg (sin batería ni base nivelante)
  • Temperatura de funcionamiento -20°C a 50°C
  • Temperatura de almacenaje -40° C a 70° C
  • Tipo de protección Calificación IP55 de resistencia al polvo y al agua
  • Humedad 95 %, sin condensación

Suministro eléctrico

  • Batería interna extraíble de ion de litio 4,4 Ah / 7,4 V
  • Tiempo de funcionamiento de 7 a 10 h (para una medición simple cada 30 segundos 25° C. La duración de la batería puede ser menor en función de las condiciones.)

Plomada

  • Tipo Puntero láser, intensidad ajustable
  • Precisión 1.5 mm a 1.5 m de altura de instrumento.
Icono descarga PDF
Descarga el .PDF con las especificaciones técnicas
Geomax Zoom 90
Geomax Zoom 40

Software X-Pad

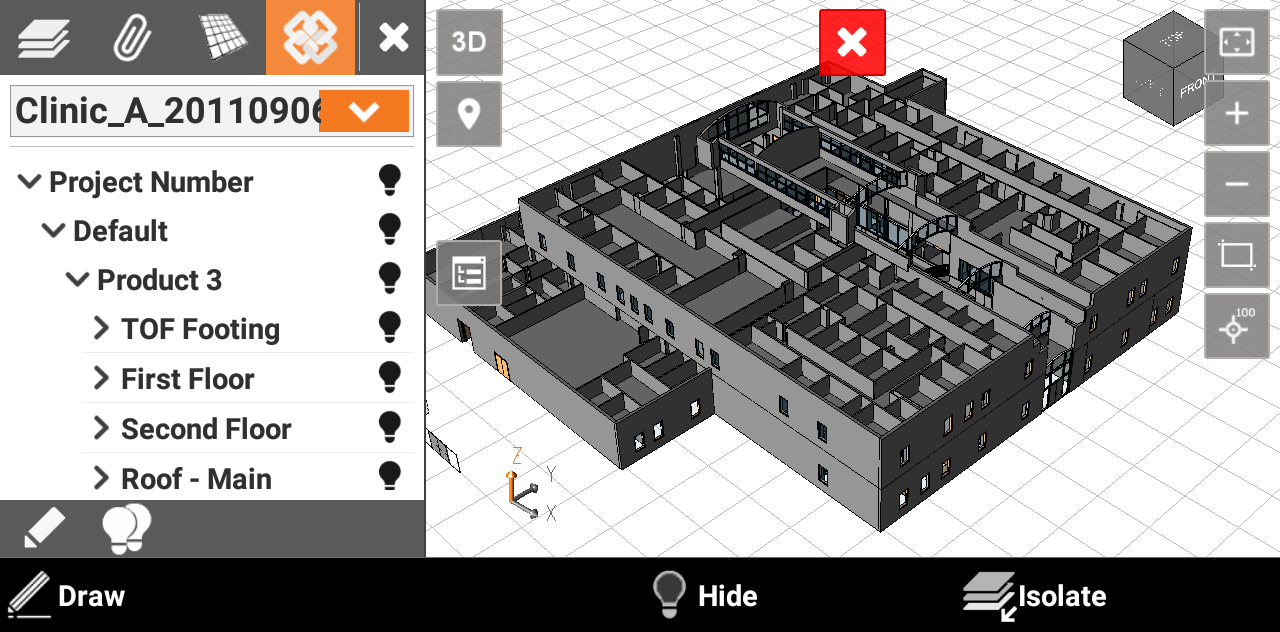

X-PAD ULTIMATE es el software dedicado de GeoMax y está disponible en dos versiones a
medida:

  • X-PAD ULTIMATE SURVEY para topógrafos.
  • X-PAD ULTIMATE BUILD para profesionales de la construcción funciona en sistemas operativos de Android.

Gracias a la estrecha colaboración con usuarios clave en todo el mundo, X-PAD ULTIMATE se
actualiza continuamente y convence por su equilibrio perfecto entre estructura clara, flujos
de trabajo sencillos y elevada funcionalidad.

La oferta de software GeoMax software se complementa mediante X-PAD FUSION, un software para oficina con numerosas funciones que incluye registros automáticos de nubes de puntos.

Al igual que el software, X-PAD FUSION es lo suficientemente versátil y flexible para fusionar datos no solo de GeoMax, sino también de fuentes de terceros, como drones, en una sola base de datos, eliminando prolongadas conversiones de datos y riesgos de pérdida de datos.
