Estación total de un solo hombre, robotizarse nuna ha sido tan sencillo.

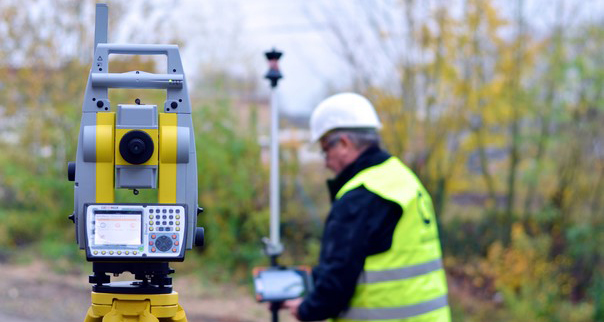

Gracias a la tecnología GeoTRAIL de Geomax-Positioning es posible transformar una Estación Total Zoom 70 en un completo equipo robótico. Su innovadora y mejorada búsqueda de prisma basada en la posición GNSS del controlador no solo hace posible la robotización si no que la hace más rápida y eficaz, debido a que la Estación Total Zoom 70 ya no rastrea el prisma sino que sabe su posición y se dirige hacia ella.

Funcionamiento integrado a la perfección en la solución de campo X-PAD ULTIMATE.

Pensada para cualquier situación de trabajo, su utilización con prismas pasivos hace que no tengas que depender de costosos accesorios, ni de la autonomía de los prismas activos.

Geomax Zoom 70
Geomax Zoom 70

Conectividad completa

La Estación Total Zoom 70 dispone de conectividad total a través de Bluetooth® incorporado y sus puertos USB, SD y micro-USB. Conecta tus dispositivos de rango medio a través del Bluetooth® interno o utiliza el asa Bluetooth® para largas distancias en modo Robótico.

Además la Estación Total Zoom 70 dispone de un sistema operativo Windows CE abierto que te permitirá trabajar con diferentes soluciones de software en el mercado. Podrás flexibilizar tus tareas escogiendo la mejor solución de software para cada ocasión.

Geomax Zoom 70
Logotipos X-Pad, Geomax FieldsGenius y Carlson SurvCE

Especificaciones

Mediciones angulares

  • Precisión 1″ (0,3 mgon), 2″ (0,6 mgon), 5» (1,5 mgon)
  • Resolución de pantalla 0.1” / 0.1 mgon
  • Método Absoluto, continuo o diametral
  • Compensación del eje

Anteojo

  • Aumento 30x

Mediciones de distancias – prisma

  • Alcance modo estándar 350m
  • Precisión modo estándar 1 mm + 1,5 ppm
  • Tiempo modo estándar típico 0,8seg
  • Alcance modo largo > 10000 m
  • Precisión modo largo 5mm + 2 ppm
  • Tiempo modo largo valor típico de 2,5 s

Mediciones de distancias – sin reflector

  • Alcance accXess5 500 m / accXXess10 1000 m
  • Precisión 2 mm + 2 ppm
  • Tiempo Valor típico de 3 s
  • Precisión de las capturas 8 x 20 mm a 50 m

Motorización

  • Tecnología Controladores Hybrid
  • GeoTRAil – búsqueda de prisma basada en GNSS
    • Velocidad 50 g/seg
  • TRack – Registro automático de prisma
    • Alcance 800 m a prisma circular
    • Velocidad máxima 90 km/h a 100 m
  • AiM – Prisma automático de precisión
    • Alcance 1.000 m a prisma circular
    • Precisión de Hz/V 1 pulgada
    • Técnica Procesamiento de imagen

NavLight ™ – Asistente de alineación

  • Alcance De 5 a 150 m
  • Precisión 5 cm a 100 m

Interfaz

  • Teclado completamente alfanumérico, 35 teclas,
    con iluminación (segundo opcional)
  • Pantalla con Tecnología VGA completa de 640×480 píxeles en color, táctil y con retroiluminación LED
  • Grabación de datos Memoria interna de 1 GB, tarjeta SD extraíble y dispositivo USB
  • Puertos Serie, USB, Bluetooth® interno, mando Bluetooth® de largo alcance y alimentación externa
  • Sistema operativo Microsoft® Windows® CE 6.0

Especificaciones físicas

  • Peso entre 5,0 y 5,3 kg (sin batería ni base nivelante)
  • Temperatura de funcionamiento -20°C a 50°C
  • Temperatura de almacenaje -40° C a 70° C
  • Tipo de protección Calificación IP55 de resistencia al polvo y al agua
  • Humedad 95 %, sin condensación

Suministro eléctrico

  • Batería interna extraíble de ion de litio 4,4 Ah / 7,4 V
  • Tiempo de funcionamiento de 7 a 10 h (para una medición simple cada 30 segundos 25° C. La duración de la batería puede ser menor en función de las condiciones.)

Plomada

  • Tipo Puntero láser, intensidad ajustable
  • Precisión 1.5 mm a 1.5 m de altura de instrumento.
Icono descarga PDF
Descarga el .PDF con las especificaciones técnicas
Geomax Zoom 70
Geomax Zoom 40

Seguimiento

Uno de los elementos clave de una para una Estación Total Robótica es el sistema de seguimiento STReAM360. La Estación total Zoom70 no perderá nunca de vista el prisma, ya que actúa en continuo seguimiento, incluso si el objetivo se encuentra en movimiento, podrá seguirlo si este se moviese a 90km/hora a una distancia de 100 metros.

Fijación del objetivo

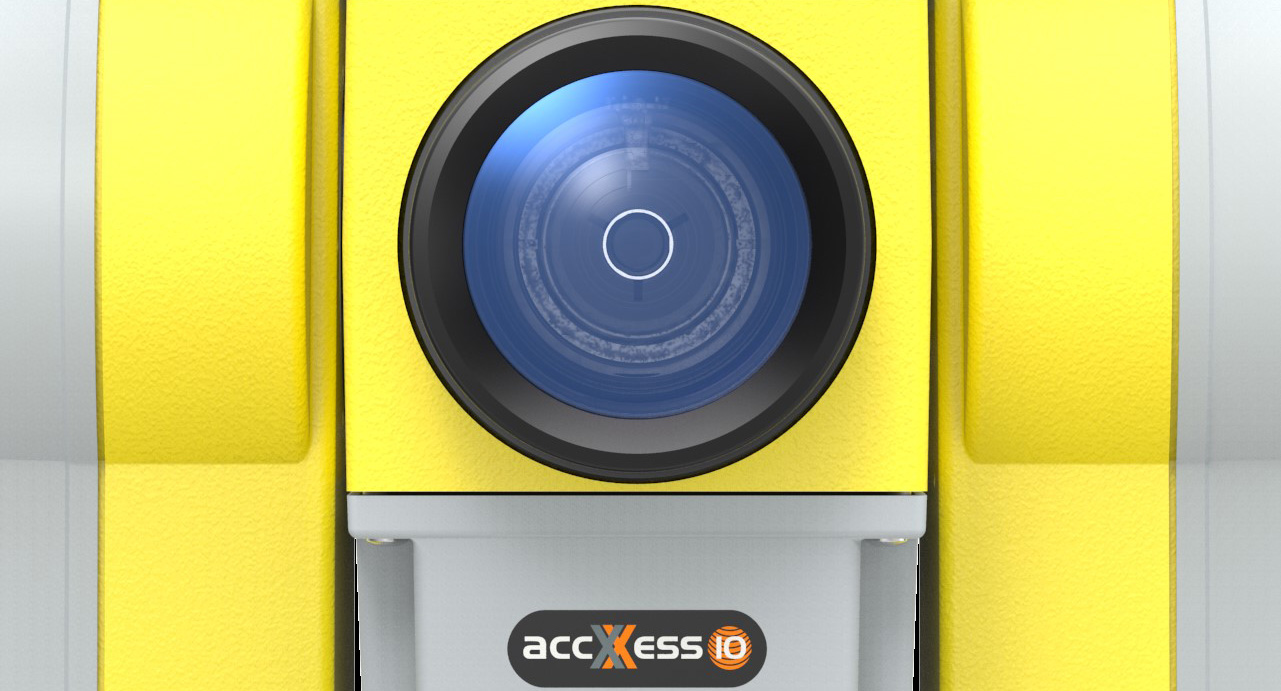

El enfoque automático de la Estación Total Zoom70 “AIM”, tecnología Hexagon Geosystems, le proporcionará mediciones de gran fiabilidad y pueden repetirse sistemáticamente.
